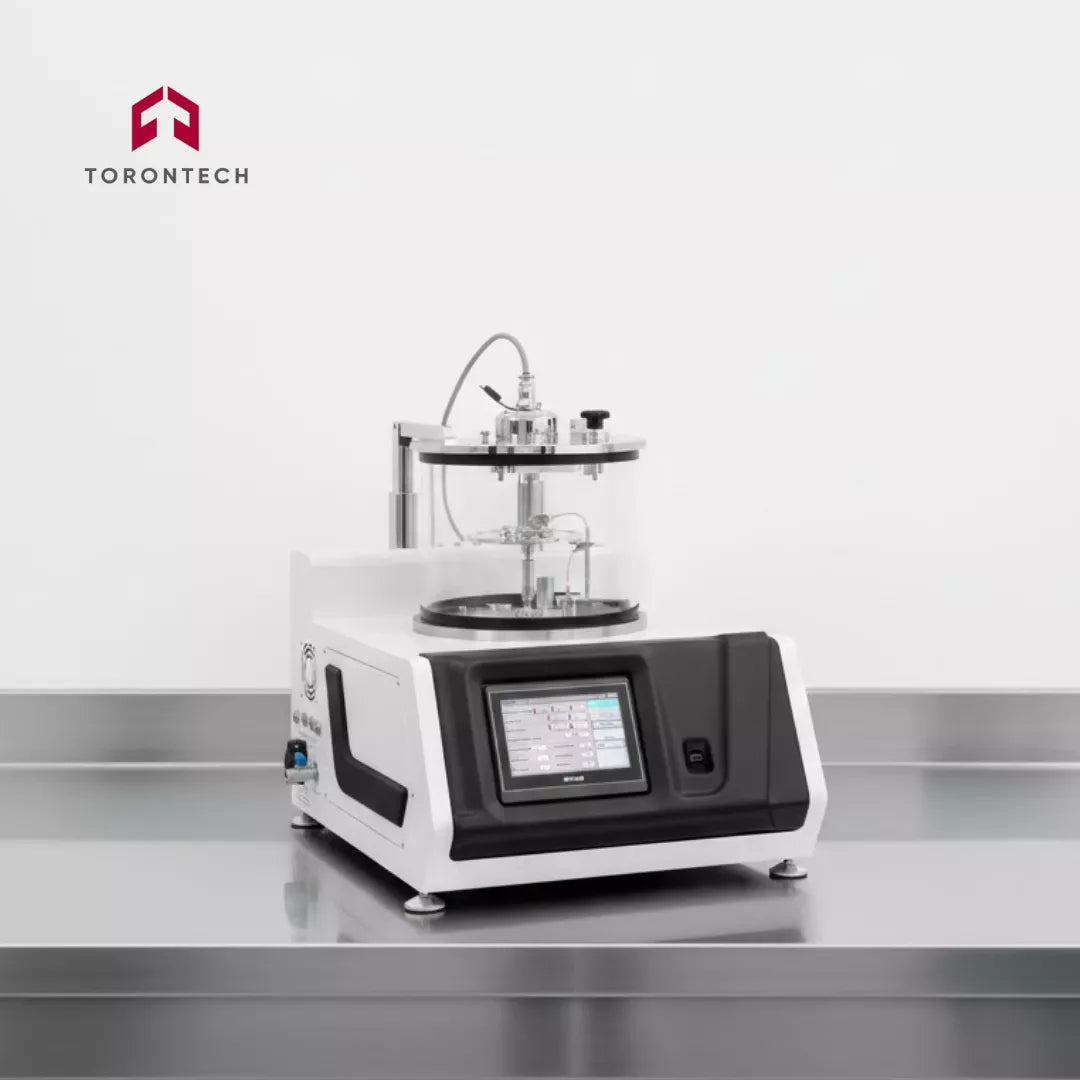

Turbo Pumped Carbon Coater and Thermal Evaporator – DCT-T-300
Obtén precios personalizados para tus necesidades específicas
- Manufacturer warranty included
- Calibration certificate on request
- Worldwide shipping and installation support
- Application specialists available before you buy
Turbo Pumped Carbon Coater and Thermal Evaporator – DCT-T-300
The DCT-T-300 turbo pumped carbon coater and thermal evaporator has a spacious chamber, making it a strong choice for preparing samples for FE-SEM, EDS/WDS, TEM, and EBSD analysis, as well as thin film applications. It runs under high vacuum to deposit uniform carbon and metal films with fine grain sizes, which suits specimens that need high-resolution, high-quality characterization.
The system's cylindrical chamber measures 300 mm in diameter. It supports extended deposition runs on samples up to 15 cm across, or on several small specimens at once. A fully automatic, programmable carbon coating routine keeps results simple, precise, and repeatable.
The coater can also thermally evaporate low-melting-point materials in either direction, upward or downward. Because the distance between the thermal source and the substrate is adjustable, it adapts easily to different coating setups.
Applications
The DCT-T-300 deposits carbon films for SEM, FE-SEM, EDX, and TEM sample preparation and can also produce conductive layers. Users may optionally run plasma treatment on TEM grids to improve hydrophilicity. The thermal source holder also makes it possible to clean TEM apertures.
- SEM & FE-SEM Sample Preparation – Applies uniform carbon coatings for high-resolution imaging and accurate microstructural analysis.
- EDS/WDS Elemental Analysis – Creates fine-grain conductive films that improve X-ray microanalysis performance.
- TEM & EBSD Studies – Delivers ultra-thin, uniform coatings that support crystallographic work and transmission electron microscopy.
- Thin Film Deposition – Thermally evaporates low-melting-point metals in upward or downward directions to meet varied coating needs.
- TEM Grid Treatment – Provides plasma treatment of TEM grids to increase hydrophilicity and improve imaging quality.
- Aperture Cleaning – Cleans TEM apertures with the integrated thermal source holder, helping extend instrument lifespan and usability.
Features and Advantages
Hardware
- A built-in Leybold turbo pump delivers high vacuum, backed by a two-stage rotary vane pump available in diaphragm or scroll versions.
- An optional internal 500 W switching DC power supply is available for carbon fiber deposition.
- An external 1.2 kW high-current DC power supply handles metal evaporation and carbon rod deposition.
- A quartz crystal thickness monitor with 1 nm precision and 1 Å resolution tracks deposition thickness accurately.
- An automatic venting valve releases vacuum pressure in a controlled manner.
- Sample rotation, height, and tilt are adjustable, a design intended especially for small sample holder stages.
- An optional planetary sample holder adds versatility.
- Two high-current electrical feed-throughs make it easy to install thermal sources.
- A movable thermal source holder supports both upward and downward deposition configurations.
- S-Clip sample holders on the thermal head enable upward deposition.
- An electronic shutter gives precise control over the deposition process.
- Specimen stages are quick to swap, and a rotation stage comes standard.
- The system carries a two-year warranty and meets CE conformity standards.
- Worldwide public and product liability insurance covers property damage and personal injury.
Automation
- An intuitive touch screen interface simplifies control of the coating process and speeds up data entry.
- User-friendly software can be updated over the network for ongoing improvements and better compatibility.
- An optional semi-full automatic coating process increases efficiency.
- Automatic mode runs repeatable, programmable carbon coating cycles for consistent results.
- Optional pulsed or flash carbon fiber coating modes serve specialized applications.
- Optional pulsed or ramped carbon rod coating modes address specific requirements.
- Carbon fiber, carbon rod, and thermal deposition run automatically to a preset thickness value, streamlining the workflow.
- Coating parameters are recorded and plotted as graphs for analysis and optimization.
- Coating recipes can be stored for quick access and repeatable depositions, supporting efficiency and consistency.
 |
Pulsed Carbon Fiber Evaporation
|
 |
Carbon Rod Evaporation (Optional)
|
 |
Thermal Evaporation
|
 |
Clean Vacuum
|
 |
Touch Screen Control
|
Sample Holder Stages
The DCT-T-300 offers a range of customized sample stage configurations to fit different user needs. The standard rotation stages turn freely and feature adjustable height and angle, making them easy to use and versatile. An optional rotary planetary sample stage is ideal for achieving uniform coatings on porous specimens. For larger samples, an optional 6-inch rotatable sample holder stage is recommended. It does not include incline adjustment, but it offers ample space for sizable specimens.
Technical Specifications
The Turbo Pumped Carbon Coater and Thermal Evaporator offers an optional turbo molecular pump with various pumping speeds, enhancing its performance capabilities. Key specifications include:
- Vacuum chamber dimensions of 300 mm outer diameter and 200 mm height.
- Ultimate vacuum of less than 8 x 10-6 Torr.
- Overall dimensions measuring 580 x 500 x 630 mm (height x width x depth).
- Utilities requirement of 220/110 V, 50/60 Hz with a power rating of 2 kW.
- Automatic control of pressure-independent coating processes.
- Precise vacuum pressure adjustment facilitated by an automatic leak valve.
- Real-time visualization of coating parameters through plotted data.
- Easy transfer of coating data plots to a PC via a USB port.
- Shipping weight of 46 kg.
|
Pumping Speed
|
90 l/s
|
250 l/s
|
350 l/s
|
|
Ultimate Pressure
|
8×10-6 |
3×10-6 |
8×10-7 |
Options and Accessories
The Turbo Pumped Carbon Coater and Thermal Evaporator system includes the following components and accessories:
- Head and power supply for carbon rod evaporation
- Plasma rod and high-voltage power supply for plasma treatment
- Quartz crystal sensor for precise monitoring
- Planetary sample rotation mechanism for uniform coating
- Spare cylindrical vacuum glass chamber for backup or replacement
- Carbon fiber for deposition purposes
- Sealing gaskets to ensure vacuum integrity
- Source boats and baskets for material containment during deposition processes
